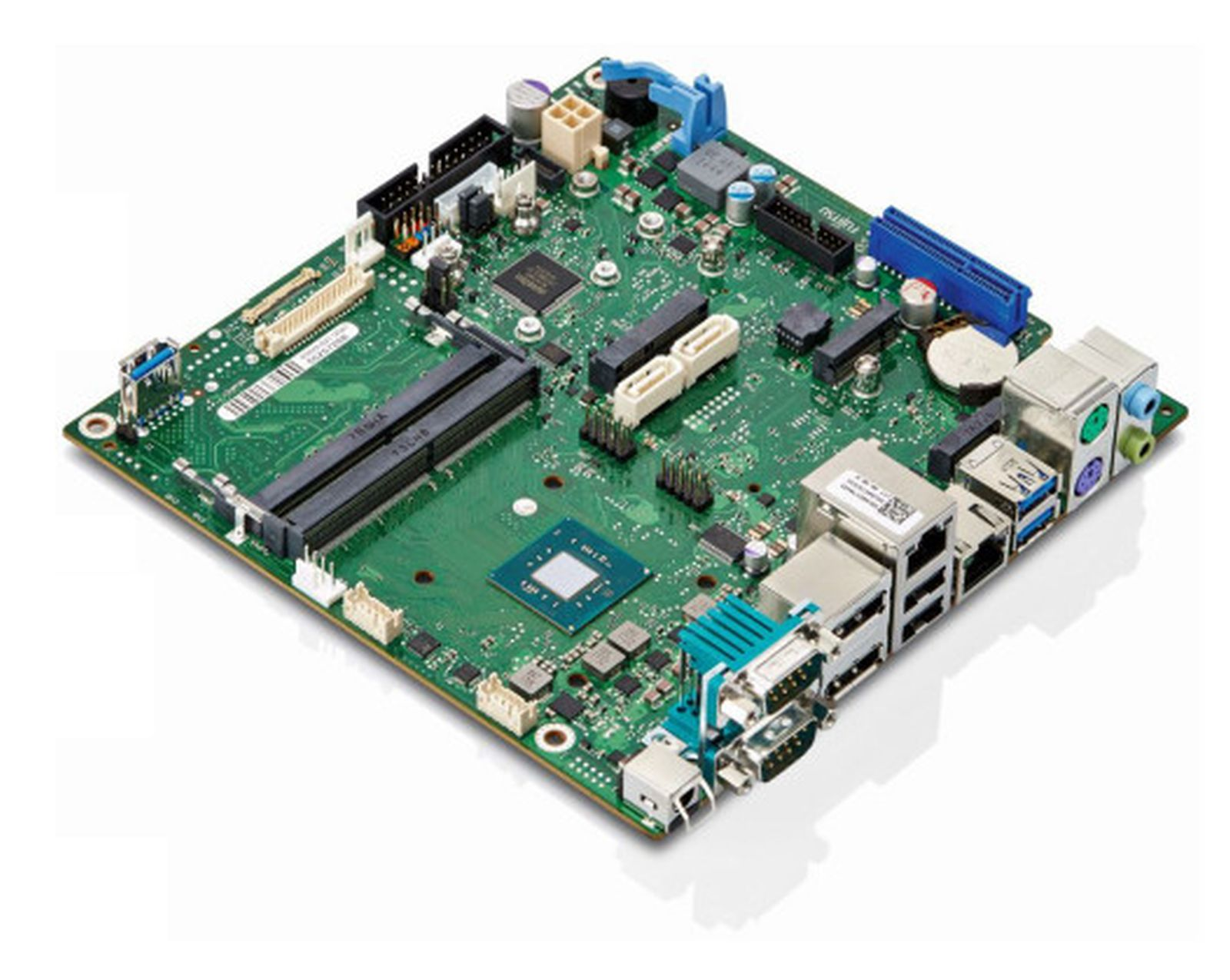

SCHEDA MADRE FUJITSU BGA 1090 Mini‑ITX Intel Pentium Silver J5005 DDR4-S

Fujitsu D3543‑S3‑J5005 è una scheda madre Mini‑ITX progettata per applicazioni embedded e industriali che richiedono elevata affidabilità, compattezza e basso consumo energetico. Grazie all'integrazione del processore Intel Pentium Silver J5005, questa scheda madre offre un'eccellente efficienza operativa per sistemi 24/7 e dispositivi edge computing.

Il design fanless e il supporto a un ampio intervallo di tensione d’ingresso rendono questa piattaforma ideale per l'integrazione in ambienti critici o sistemi embedded personalizzati. Le funzionalità avanzate come supporto doppio display, espansione M.2 e GPIO la rendono flessibile per numerose applicazioni tecniche e professionali.

Caratteristiche principali:

• Formato: Mini‑ITX 170 × 170 mm
• Processore integrato: Intel Pentium Silver J5005, quad‑core, TDP 10 W
• Grafica integrata: Intel UHD Graphics 605 con supporto 4K
• Memoria: 2 × SO‑DIMM DDR4 2400 MHz, fino a 24 GB
• Uscite video: 2 × DisplayPort 1.2a, 1 × LVDS dual channel 24‑bit, 1 × eDP 1.4
• Archiviazione: 2 × porte SATA III, 1 × slot M.2 Key B (SATA/PCIe – condiviso con SATA2)
• Espansione: 1 × slot M.2 Key E per moduli Wi‑Fi/Bluetooth
• Connettività: 2 × porte Gigabit Ethernet (Intel I210 + Realtek RTL8111G)
• USB: 2 × USB 3.1 Gen1 (retro), 2 × USB 2.0 (retro), header USB interni (2.0 e 3.1)
• Porte COM: 2 × RS‑232 (retro), ulteriori porte seriali via header
• Audio: codec Realtek ALC671, connettori microfono e cuffie
• Alimentazione: DC-in 8‑36 V tramite connettore jack o header interno
• Watchdog hardware, supporto TPM 2.0 (header), GPIO a 8 bit
• BIOS UEFI: supporto boot NVMe, ACPI S3/S4, BIOS recovery
• Range di temperatura operativa: 0 °C – 60 °C
• Progettata per funzionamento continuo 24/7 in ambienti industriali

Applicazioni tipiche:

• Sistemi di automazione industriale
• Controllori embedded
• Sistemi POS e chioschi multimediali
• Soluzioni fanless compatte
• Videosorveglianza e registratori NVR
• Edge computing e IoT gateway

Identificativi e dettagli costruttivi:

• MPN: S26361‑F5120‑V153
• Socket: BGA1090 (SoC integrato, non sostituibile)
• Chipset: integrato nel SoC Intel Gemini Lake (nessun chipset separato)

Fujitsu D3543-S3-J5005. Produttore processore: Intel, Presa per processore: BGA 1090, Processori compatibili: Intel® Celeron®, Intel® Pentium®. Tipi di memoria supportati: DDR4-SDRAM, RAM massima supportata: 24 GB, tipo di slot di memoria: SO-DIMM. Interfacce dell'unità di archiviazione supportate: M.2, SATA III, Tipi di unità di archiviazione supportate: HDD & SSD. Famiglia della scheda grafica: Intel, Adattatore grafico: Intel® UHD Graphics 605. Tipo di interfaccia Ethernet: Gigabit Ethernet
