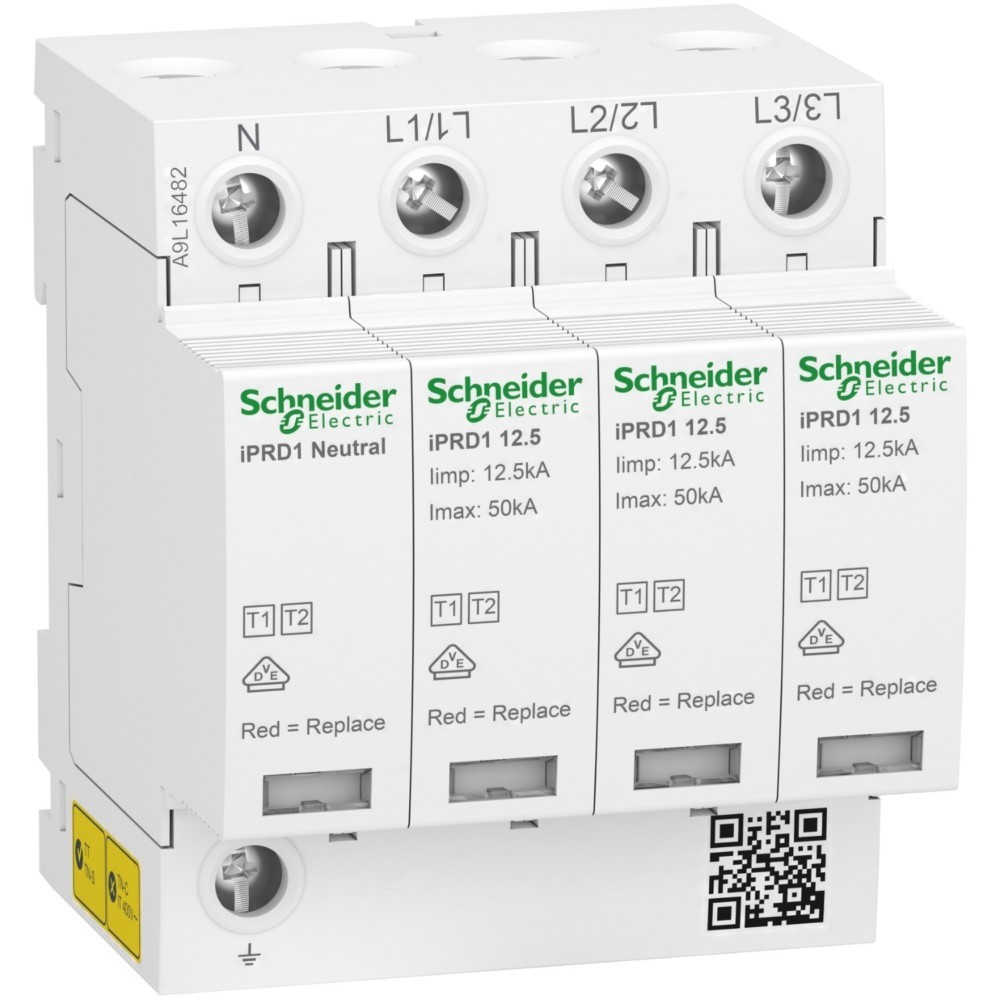

SCARICATORE DI SOVRATENSIONE MODULARE SCHNEIDER A9L16482

Acti9 iPRD1 12.5r 3P+N è uno scaricatore di sovratensione modulare progettato per la protezione degli impianti elettrici contro sovratensioni transitorie. Questo dispositivo combina tecnologia avanzata e affidabilità per garantire la sicurezza degli impianti energetici, proteggendo apparecchiature sensibili da danni causati da fulmini o altre sovratensioni.

Il dispositivo è dotato di quattro poli (3 fasi più neutro) ed è progettato per una tensione nominale AC di 400 V, con una tensione massima continua di 350 V. La corrente nominale di scarica è di 12,5 kA, mentre la corrente massima di scarica può raggiungere i 50 kA, assicurando un elevato livello di protezione. Il livello di protezione è di 1,5 kV, conforme alle classi di prova Tipo 1 e Tipo 2, rendendo il prodotto adatto a diverse applicazioni industriali e civili.

La tecnologia di protezione utilizza varistori (MOV) e scaricatori a gas (GDT) per garantire una risposta rapida ed efficace alle sovratensioni. Il dispositivo è progettato per operare in un ampio intervallo di temperature da -25°C a +60°C e presenta un grado di protezione IP20, che lo rende adatto all'installazione in quadri elettrici standard. Il montaggio avviene su guida DIN da 35 mm, facilitando l'integrazione nei sistemi esistenti.

• Tipo di parafulmine: Tipo 1+2
• Numero di poli: 4 (3 fasi + neutro)
• Tensione nominale AC: 400 V
• Corrente nominale di scarica: 12,5 kA
• Corrente massima di scarica: 50 kA
• Livello di protezione: 1,5 kV
• Classe di prova: Tipo 1 e Tipo 2
• Tecnologia di protezione: MOV + GDT
• Gamma di temperature operative: -25°C a +60°C
• Grado di protezione: IP20
• Montaggio su guida DIN 35 mm
• Sezione massima conduttore rigido: 35 mm²
• Sezione massima conduttore flessibile: 25 mm²
• Segnalazione remota con contatto di allarme esterno
• Indicatore ottico di guasto
• Base ruotabile per ingresso cavi

Il dispositivo è dotato di un modulo di protezione intercambiabile e sostituibile, che consente una facile manutenzione e riduce i tempi di fermo impianto. La segnalazione ottica e il contatto di segnalazione per allarme esterno permettono un monitoraggio efficace dello stato del dispositivo, migliorando la sicurezza complessiva dell'impianto elettrico.

Le dimensioni compatte del prodotto, con una larghezza di 7,2 cm, profondità di 7,4 cm e altezza di 8,95 cm, insieme al peso di 619 grammi, facilitano l'installazione anche in spazi ristretti. Il colore bianco conferisce un aspetto pulito e professionale, adatto a qualsiasi ambiente tecnico.
