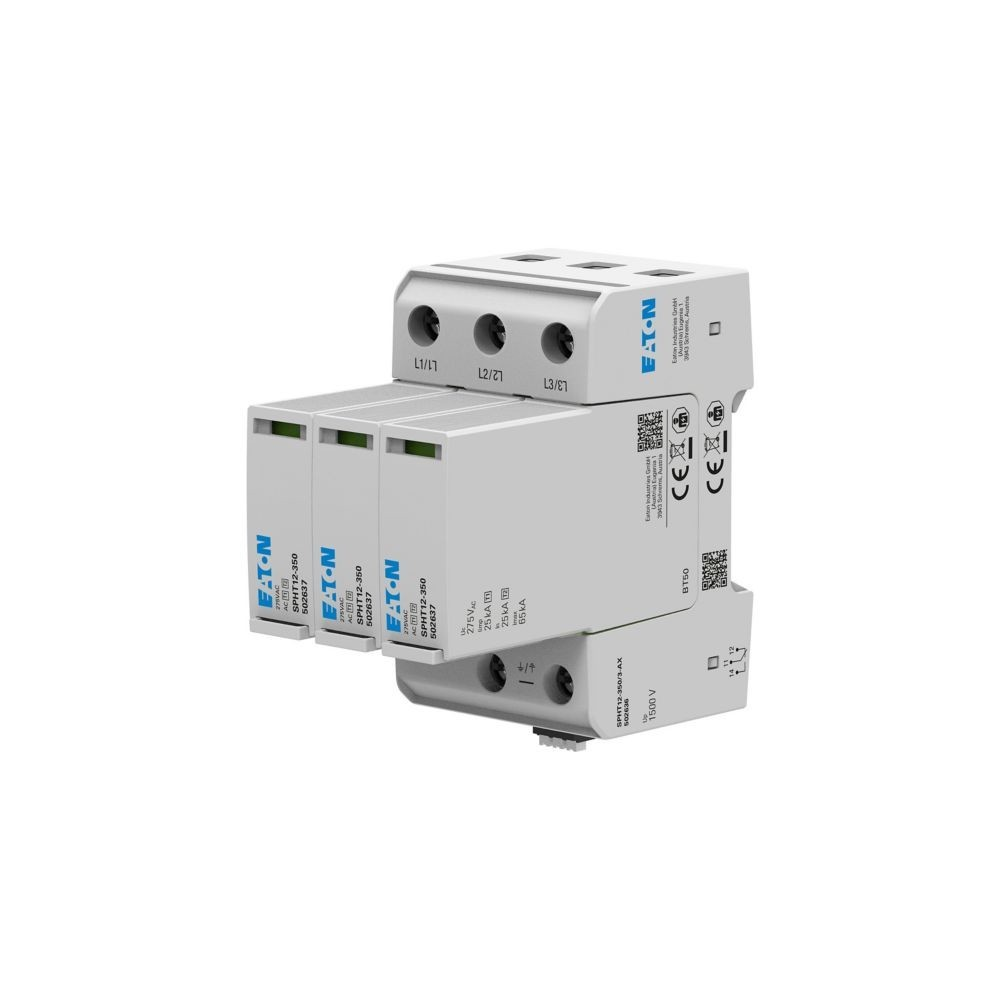

DISPOSITIVO DI PROTEZIONE DA SOVRATENSIONI EATON EP-502636

Dispositivo di protezione da sovratensioni xPole SPHT12-350/3-AX di Eaton è progettato per garantire la sicurezza degli impianti elettrici contro le sovratensioni causate da fulmini o altre anomalie di rete. Questo dispositivo di tipo 1 è ideale per l'installazione in impianti TN-C e si monta facilmente su guida DIN da 35 mm, offrendo una soluzione affidabile per la protezione dell'energia elettrica.

Il dispositivo presenta una capacità di scarica nominale di 25 kA (8/20 µs) e una corrente d'impulso da fulmine di 25 kA (10/350 µs), assicurando un'efficace limitazione delle sovratensioni. La tensione nominale in corrente alternata è di 240 V, con una tensione continua massima di 275 V AC. Il livello di protezione è di 1,5 kV, mentre il grado di protezione IP20 garantisce un'adeguata protezione contro l'ingresso di corpi estranei solidi.

La configurazione del sistema è TN-C e il dispositivo è dotato di un contatto di segnalazione remoto con indicatore ottico, che facilita il monitoraggio dello stato di funzionamento. La sezione massima del conduttore supportata è di 25 mm² per conduttori flessibili e 35 mm² per conduttori rigidi, consentendo un'ampia compatibilità con diverse tipologie di cablaggio.

• Categoria di protezione: Tipo 1
• Corrente nominale di scarica: 25 kA (8/20 µs)
• Corrente d'impulso da fulmine: 25 kA (10/350 µs)
• Tensione nominale AC: 240 V
• Tensione continua massima AC: 275 V
• Livello di protezione: 1,5 kV
• Grado di protezione: IP20
• Montaggio su guida DIN da 35 mm
• Contatto di segnalazione remoto con indicatore ottico
• Sezione massima conduttore: 25 mm² flessibile, 35 mm² rigido
• Configurazione sistema: TN-C

Le dimensioni compatte del dispositivo, con una larghezza di 5.4 cm, profondità di 10.5 cm e altezza di 8.6 cm, lo rendono adatto all'integrazione in quadri elettrici standard. Il peso di 0.508 kg facilita la manipolazione e l'installazione.

Questo dispositivo di protezione da sovratensioni è una componente essenziale per garantire la sicurezza e la durata degli impianti elettrici, proteggendo apparecchiature e sistemi da danni causati da sovratensioni impreviste.
